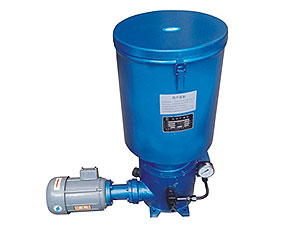

一、产品简介：
DB-N型单线润滑泵适用于润滑频率低、公称压力在31.5Mpa以下的单线小型润滑系统中，通过单线分配器向各润滑点供送润滑脂的供油装置。特别适用于冶金、矿山、重机、港口及运输建筑等单机设备。

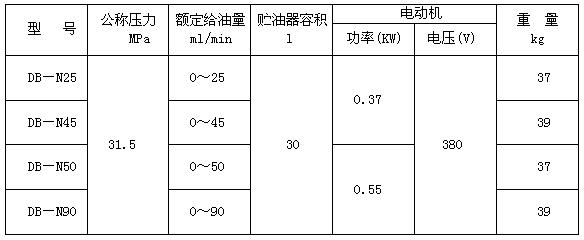

二、技术参数：
适用介质为锥入度不低于265（25℃,150g）1/10mm的润滑脂或粘度等级大于N68的工业润滑油；适用工作环境温度－20～+80℃。
三、型号说明：

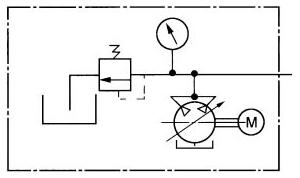

四、图形符号：

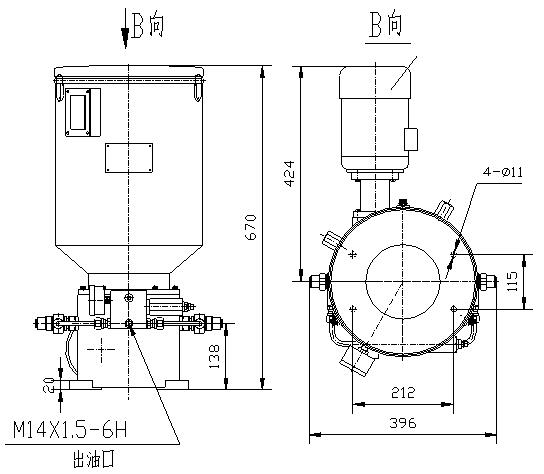

五、外形尺寸：
六、结构与工作原理：
DB－N＊系列单线润滑泵主要由电动机、蜗轮蜗杆减速机构、贮油桶、压油泵、集油阀、配管等部分组成。
电动机通过联轴器驱动蜗轮蜗杆减速器转动，蜗轮联动偏心轴上的驱动轮以低速旋转，由驱动轮带动压油泵元件的工作活塞作往复运动，吸油口A的闭和开是由工作活塞控制的，在工作活塞同一轴线上配有控制活塞，用来控制出油口B，当工作活塞右行至完全封住吸油口后继续右行，由于液压作用，推动控制活塞一同右行，行至控制活塞上的横向孔与出油孔接通，这时单向阀被打开，工作腔中油脂被压出出油口，然后工作活塞左行，同时由于弹簧力的作用，使控制活塞复位，工作腔中产生真空度，工作活塞左行至打开吸油口后，油脂被吸入工作腔。这样不断地往复运动，润滑油脂将源源不断地向各润滑点供送。
两个压油泵压送出的油脂通过集油阀合并成一路，且阀上装有压力表和调压阀，可方便的观察泵的出油压力和调定泵的最大出油压力。
